VMH系列H型钢架大行程手动二次元光学影像测量仪
VMH H型钢架大行程光学影像测量仪
VMH系列—H型钢架大型程光学影像测量仪采用全新设计：工作台采用大理石桌面，性能更加稳定，Z轴和调光板采用全新的前置设计方便操作，并配有17寸液晶显示器，采用3DFAMILY Step Zoom镜头，结合软件在固定倍率下无需校正；在软件方面，采用OVM 半自动测量软件，功能更加强大，性价比高。
产品特点
1、花岗石底座和立柱，机构永不变形。
2、Z轴前置传动系统，便利操作。

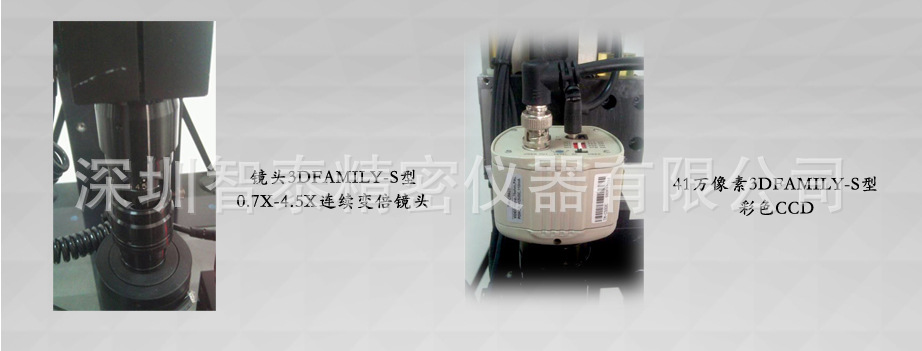

3、镜头：3DFAMILY-E型Step-Zoom定格卡位镜头，结合软件在固定倍率下无需线性校正。
4、随机附有自行研发的多用途校正片，不但可以进行教学演练还可以进行精度校正。

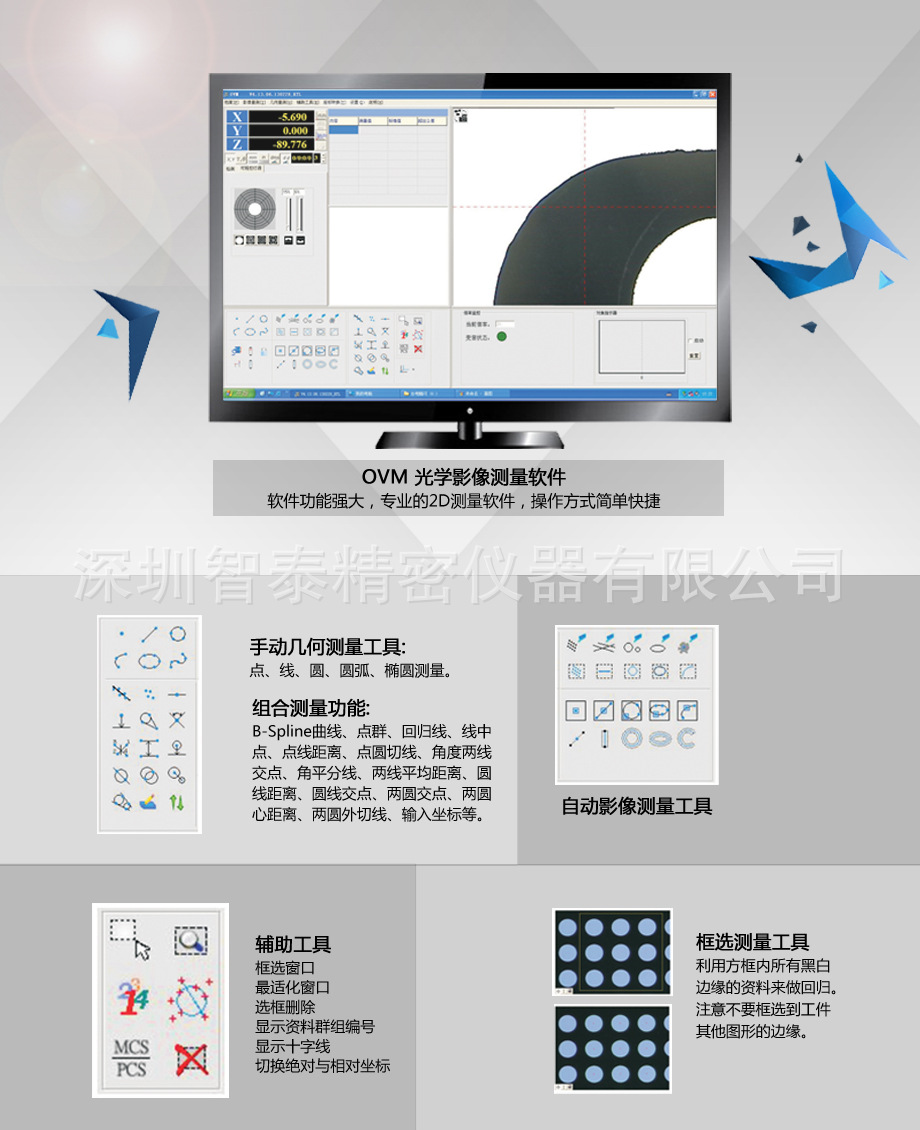

5、OVM半自动测量软件。
软件功能特点
技术参数
|
主要型号 |
VMH500 |
VMH600 |
VMH700 |
|
工作平台尺寸(mm) |
740*660 |
850*850 |
890*850 |
|
测量行程(mm) |
500*400*200 |
600*600*300 |
700*600*300 |
|
全机尺寸(mm) |
1910*1000*1845 |
2100*1200*2025 |
2100*1250*2025 |
|
机台重量(kg) |
510 |
765 |
835 |
|
机台承重(kg) |
30 |
||
|
机台底座和立柱材质 |
高精度花岗石 |
||
|
操作方式 |
手动，可升级为NC或自动 |
||
|
传动方式 |
自主开发精密无牙丝杆传动机构 |
||
|
镜头 |
3DFAMILY-P型定格卡位镜头 |
||
|
放大倍率 |
光学放大倍率：0.7X-4.5X |
||
|
CCD |
43万像素3DFAMILY-E型彩色CCD |
||
|
灯源 |
上表面灯：LED灯白色 |
||
|
光学尺分辨率(um) |
1 |
||
|
X、Y轴精度(um) |
（3+L/200） |
||
|
X、Y重复性(um) |
2 |
||
|
软件 |
OVM |
||
|
保修期 |
一年 |
||
|
使用环境 |
电源：110V-220V±10% 50/60HZ,温度：20±5℃，湿度：45%-75% |
||
